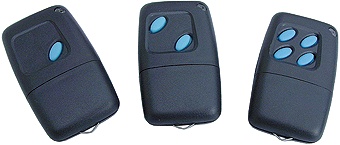

De petites dimensions, ces télécommandes radio 1 à 4 canaux disposent d'un système de codage par UM3750 (ou MM53200) - voir ci-dessous.
• Boîtier porte-clef avec attache (72 x 42 x 18 mm).
• Codage paramètrable par 8 mini-dils.
• Emission en mode maintenu.
• Alim. par mini-pile 12 V (livrée).
• Fréquence: 433,92 MHz.
• Portée max.: 40 m avec récepteur hybride sensibilité 2µV.
| TXSAW-1C | L'émetteur 1 canal | 26,13 € HT | 31,25 € TTC |
| TXSAW-1C3 | Le jeu de 3 émetteurs 1 canal | 70,74 € HT | 84,61 € TTC |
| TXSAW-2C | L'émetteur 2 canaux | 27,42 € HT | 32,80 € TTC |
| TXSAW-2C3 | Le jeu de 3 émetteurs 2 canaux | 76,51 € HT | 91,50 € TTC |
| TXSAW-4C | L'émetteur4 canaux | 28,68 € HT | 34,30 € TTC |
| TXSAW-4C3 | Le jeu de 3 émetteurs 4 canaux | 78,43 € HT | 93,80 € TTC |

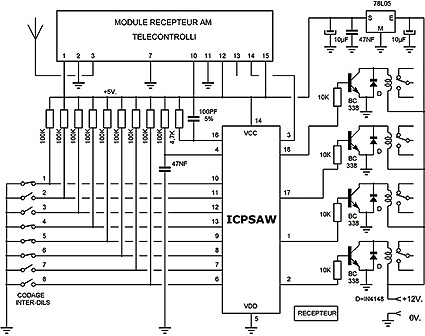

Décodage d'un des boutons-poussoirs par un "UM3750"
Un simple circuit intégré UM3750 associé à un récepteur hybride "AM" Telecontrolli vous permettra de décoder une des touche de ces émetteurs. Pour rappel, le circuit intégré "UM3750" dispose d'un système de codage paramétrable sur 12 bits. Les émetteurs quant à eux disposent d'un interrupteur-dil à 8 positions permettant de paramétrer votre code personnel (devant être identique sur l'émetteur et sur le récepteur). Le dil 9 de l'émetteur est "pré-figé" de telle sorte que le dil associé du récepteur doit être positionné sur "ON" (à la masse). Le dil 12 de l'émetteur est "pré-figé" de telle sorte que le dil associé du récepteur doit être positionné sur "OFF" (en l'air). Le choix des 4 canaux de commande s'effectuent avec les dils 10 et 11 comme suit:
| Sélection canal | Position du dil 10 | Position du dil 11 |
|
1 |
"OFF" (en l'air) | "ON" (à la masse) |
| 2 | "OFF" (en l'air) | "OFF" (en l'air) |
| 3 | "ON" (à la masse) | "ON" (à la masse) |
| 4 | "ON" (à la masse) | "OFF" (en l'air) |
Prévoir pour les valeurs d'horloge une résistance de 100 Kohms et un condensateur de 220 pF pour le calibrage de la fréquence du "UM3750".
| UM3750 | Le circuit intégré seul | 2,84 € HT | 3,40 € TTC |
